[UE5] 공격 기능 구현 5 - 애니메이션 구현 (애니메이션 몽타주, 애니메이션 블루프린트란?)

애니메이션 몽타주, 애니메이션 블루프린트란 무엇인가

작성일 업데이트
작성자 w9865t

구현 목표

마우스 좌클릭으로 공격 애니메이션을 재생하고 다른 캐릭터에게 대미지를 입히는 기능 구현하기

구현해야 할 것들

  1. 마우스 좌클릭 입력 시 실행할 공격 함수 구현(UE5의 향상된 입력 사용)
  2. 캐릭터가 사용할 무기 클래스 구현
  3. 공격과 피격 매커니즘 구현
  4. 공격 시 재생할 애니메이션과 몽타주 구현 1편
  5. 공격 시 재생할 애니메이션과 몽타주 구현 2편 <- 오늘 할 것
  1. 루트 본, 루트 모션 애니메이션이란 무엇인가?
  2. Mixamo에서 다운받은 에셋을 언리얼 엔진에서 활용하는 방법
  3. 애니메이션 몽타주와 애니메이션 블루프린트

저번 포스트에서 1번과 2번에 대해 간단히 다루었고, 오늘은 3번에 대해 써보려고 한다.

애니메이션 몽타주란?

언리얼 5.3 애니메이션 몽타주 공식 문서

5.4 버전 문서 번역본이 없어서 5.3 문서를 참조했다.

애니메이션 몽타주, 즉 몽타주 를 사용하면 블루프린트로 여러 애니메이션 시퀀스 를 단일 에셋으로 결합하고 재생을 제어할 수 있습니다. *** 언리얼 공식 문서

여러 애니메이션들을 하나로 묶어서 특정 상황에 맞춰 재생할 수 있도록 만든 것이다.

예를 들어, 콤보 액션을 만들고 싶다면 각각의 애니메이션을 묶어 하나의 몽타주로 만들고, 조건에 따라 연이어 재생하도록 만들 수 있다.

연이어 사용하는 애니메이션이 아니더라도 같은 상황에 여러 애니메이션을 무작위로 골라 쓰고 싶을 때도 활용할 수 있다.

말만 들어선 잘 모르겠으니 실제로 한번 만들어 보자.

공격 애니메이션 몽타주

두 개의 공격 애니메이션 중 하나를 무작위로 골라 재생하는 몽타주를 만들어 보자.

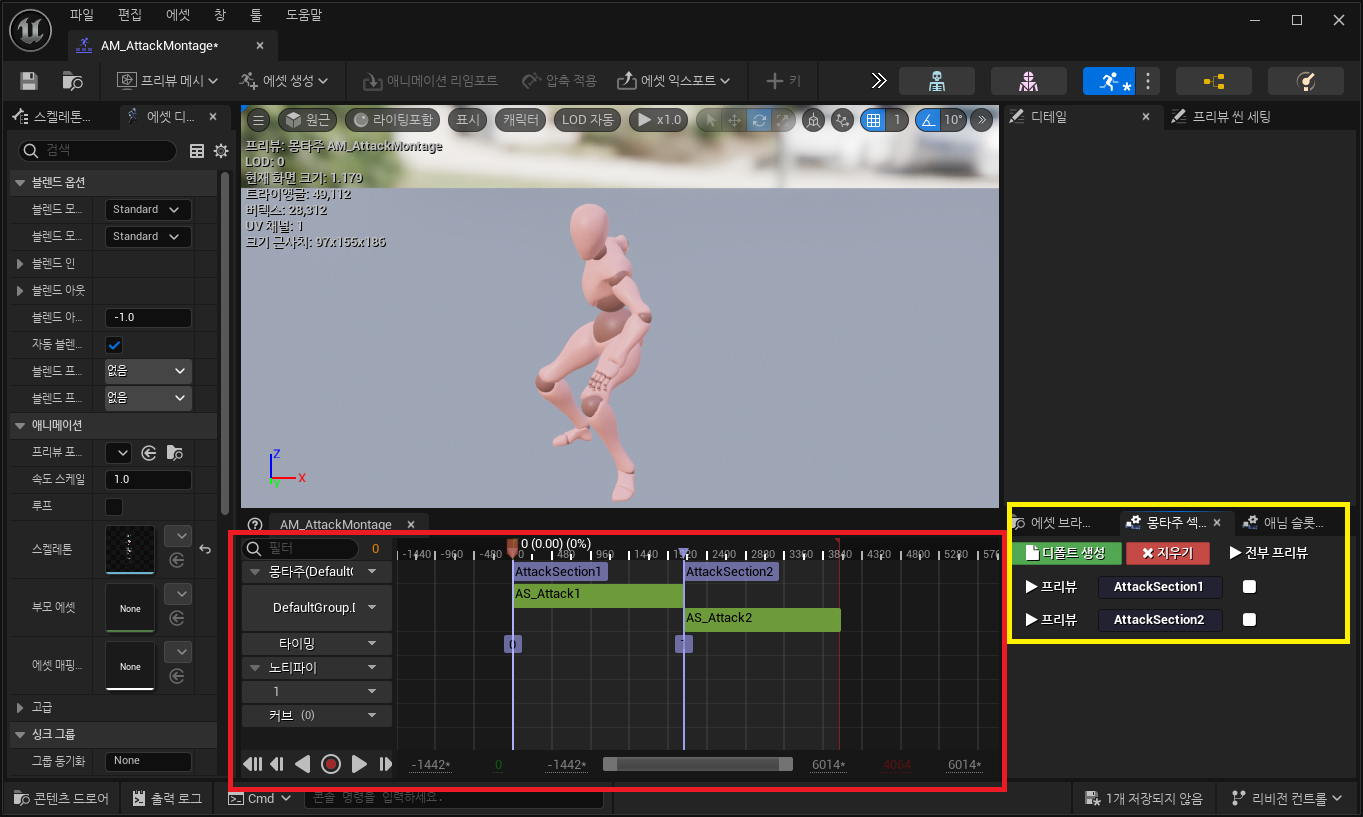

위 사진은 공격에 쓸 애니메이션 몽타주 AM_AttackMontage 를 생성한 모습이다.

여기서 빨간색 네모 쪽의 공간에 애니메이션 에셋을 드래그 앤 드롭으로 배치할 수 있다. 위 사진은 두 개의 에셋 AS_Attack 과 AS_Attack2 를 배치한 것이다.

기본적으로 DefaultGroup.DefaultSlot 이라는 슬롯에 배치될텐데, 여기서 슬롯은 애니메이션을 재생할 캐릭터의 부위 라고 이해하면 쉽다.

예를 들어, UpperBody 라는 슬롯을 만들어서 공격 애니메이션을 할당하고 적절히 블렌딩을 해 주면, 상반신은 공격 애니메이션을 재생하면서 하반신은 다른 걸 재생할 수 있다. 이해하기 쉬운 예시로 달리면서 공격 하는 동작을 구현하고 싶을 때 유용하게 사용할 수 있다. 기본값인 DefaultSlot 의 경우 캐릭터의 전신에 애니메이션을 적용한다.

일단 지금은 기본 슬롯 그대로 두고, 애니메이션에 섹션을 붙여 보자. 여러 애니메이션 중 하나를 골라서 재생하려면 각 애니메이션을 뭐라 부를지 이름이 필요할 텐데 그게 바로 섹션이다.

초록색으로 배치된 에셋 위에서 마우스 우클릭 후 새 몽타주 섹션을 선택하여 추가할 수 있다. 나는 각각 AttackSection1, AttackSection2 라고 붙였다.

마지막으로 노란색 네모 쪽의 공간을 보면 기본적으로 섹션들이 화살표로 연결되어 있을 것이다. 그 순서대로 섹션을 자동 재생하겠다는 뜻인데, 콤보 액션을 만들고 싶을 경우 사용하면 된다. 나는 섹션 딱 하나만 재생하도록 만들 생각이므로 지우기 를 눌러 연결을 끊어 주었다.

다음으로 몽타주를 재생하는 함수를 만들었다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

void Aproject1Character::PlayAttackMontage()
{
	UAnimInstance* AnimInstance = GetMesh()->GetAnimInstance();
	if (AnimInstance && AttackMontage)
	{
		// AttackMontage는 BP_캐릭터에서 설정됨
		AnimInstance->Montage_Play(AttackMontage);

		// TArray에 재생할 섹션명 추가
		TArray<FName> SectionArray;
		SectionArray.Add(FName("AttackSection1"));
		SectionArray.Add(FName("AttackSection2"));

		// 랜덤으로 선택하여 재생
		if (!SectionArray.IsEmpty())
		{
			int32 RandomIndex = FMath::RandRange(0, SectionArray.Num() - 1);
			FName SelectedSection = SectionArray[RandomIndex];

            // 어떤 섹션이 선택되었는지 로그에 표시해 보기
			FString str = SelectedSection.ToString();
			UE_LOG(LogTemp, Warning, TEXT(": %s"), *str);

			AnimInstance->Montage_JumpToSection(SelectedSection);
		}
	}
}

배열에 두 개의 섹션을 담고, 그 중 하나를 랜덤으로 선택해서 재생하는 함수이다.

여기서 주의할 점은 언리얼 엔진에선 C++ 표준 라이브러리 대신 언리얼 엔진에서 제공하는 전용 기능들을 활용해야 한다는 점이다. 그래야 엔진의 가비지 컬렉터가 인식해서 관리해 줄 수 있고 무엇보다 게임 개발에 자주 쓰는 기능들 위주로 구현되어 있어 편하다. 위 코드에선 std::vector 가 아니라 언리얼 엔진 전용 TArray를, cmath 대신 FMath 를 사용하였다.

1
2
3
4
5

void Aproject1Character::Attack()
{
	// 애니메이션 몽타주 재생
	PlayAttackMontage();
}

다음으로 Enhanced Input과 연동된 Attack 함수에서 재생해주도록 처리하면 된다.

그런데… 여기까지 작업하고 언리얼 에디터로 돌아가서 시험해 보면 아마 아무 일도 일어나지 않을 것이다. 아까 DefaultSlot 에 애니메이션 에셋을 배치했던 것이 기억나는가? 여기서 애니메이션 블루프린트를 사용해서 DefaultSlot 을 사용하도록 해줘야 한다.

애니메이션 블루프린트란?

언리얼 5.4 애니메이션 블루프린트 공식 문서

애니메이션 블루프린트(Animation Blueprints) 는 시뮬레이션 또는 게임플레이 도중 스켈레탈 메시(Skeletal Mesh) 의 애니메이션을 제어하는 특수 블루프린트 입니다. 그래프(Graphs) 는 애니메이션 블루프린트 에디터(Animation Blueprint Editor) 안에서 편집되며, 여기서 애니메이션을 블렌딩하거나 스켈레톤의 본을 제어하거나, 각 프레임에 사용할 스켈레탈 메시의 최종 애니메이션 포즈를 정의할 로직을 생성할 수 있습니다. *** 언리얼 공식 문서

말 그대로 애니메이션의 블루프린트(설계도) 라 생각하면 이해하기 쉽다. 캐릭터의 상태에 따라서 어떤 애니메이션을 재생할 지 결 정하는 설계도이며, 서로 애니메이션 간 전환될 때 자연스럽게 섞어주는 블렌딩 기능도 지원한다.

애니메이션 블루프린트에는 이벤트그래프 말고도 애님 그래프 라는 탭이 있다. 바로 이걸 통해 상태에 따라 재생할 애니메이션을 고르는 동작을 어떻게 구현하게 된다.

이벤트그래프는 다른 블루프린트 클래스에서 본 것과 별 차이가 없지만, 애님 그래프에서는 오토마타 수업 때 들었던 상태 기계 (State Machine) 라는 개념이 등장한다. 뭔가 있어보이는 이름이지만 여기선 게임의 상태에 따라 어떻게 애니메이션을 재생할 지 선택하는 로직이라 이해하고 넘어가도 된다.

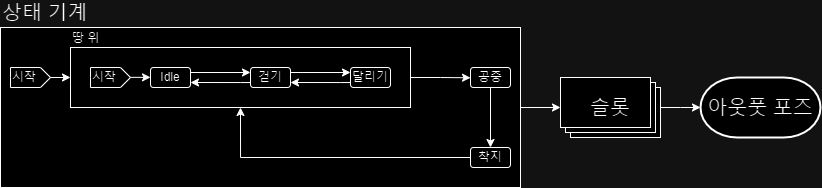

위 사진은 내가 구상해 본 상태 기계이다. 크게 캐릭터가 땅 위에 있을 때, 공중에 떠 있을 때, 떨어지다가 땅에 착지할 때 3개의 상태로 나누고, 땅 위에 있을 땐 가만히 서 있을 때(Idle), 걷고 있을 때, 달리고 있을 때로 나누었다. 이렇게 상태 기계를 통해 결정된 애니메이션은 마지막으로 슬롯 을 통해 드디어 캐릭터에 적용되게 된다.

애니메이션 블루프린트를 만들었다면 캐릭터 블루프린트로 돌아가 애니메이션 모드를 Use Animation Blueprint 로 변경하고, 방금 만든 애니메이션 블루프린트를 고르면 진짜 끝이다.

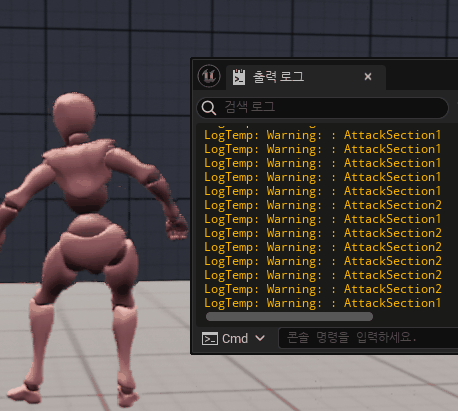

랜덤으로 선택하는 동작, 애니메이션 재생 모두 문제 없이 동작하는걸 확인했다.

여기서 마우스를 광클하면 기존 애니메이션이 중단되고 바로 다음 애니메이션이 재생되는 문제가 있는데 이건 enum 을 사용해 캐릭터의 상태(공격중인지, Idle인지, 죽었는지 등) 을 관리해주고 Enhanced Input 과 연결된 공격함수에서 계속 공격하지 못하게 수정해주면 된다. 자세한 구현에 대해선 나중에 다시 써 볼 생각이다.

다음 목표

노티파이를 어떻게 설정했는지, 캐릭터 체력 컴포넌트나 enum은 어떻게 했는지 같이 너무 상세한 것까진 쓰지 않았는데 이런 자잘한 것까지 전부 다듬은 다음 깃허브에 첫 커밋을 할 생각이다.

그 다음은 UI 부분을 만들어보려고 한다. 이유는 눈에 이쁘게 보이면 더 의욕이 나서………

  1. 플레이어의 체력 등을 표시하는 HUD
  2. 적의 체력 등을 표시하는 UI. 가까이 가면 나타나고 멀어지면 사라지는 동작

그다음 적의 AI 동작(경로탐색, 폰 센싱 컴포넌트 사용한 탐지 등) 을 구현해볼 생각.
